    Android UI 之 Tab类型界面总结

    出处：CSDN

    Android 程序中实现Tab类型界面很常见，本人在做项目的时候也经常用到，所以想在这里总结一下，实现tab类型界面的几种方式，供大家参考。如有不对之处，欢迎大家指正！

    一、TabActivity + TabWidget + TabHost.

    实现TAB类型界面，首先想到的就是这种方式。但是在API level 13之后官方就不建议使用它了。不过还是在这里简单说一下它的使用吧。

    使用它的关键就是布局文件了。需要在布局中添加<TabHost>、<TabWidget>、<FrameLayout>这三个控件，id分别是系统提供的：@android:id/tabhost 、@android:id/tabs 、@android:id/tabcontent 。

    < xml version="1.0" encoding="utf-8" >
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <TabHost
        android:id="@android:id/tabhost"
        android:layout_width="match_parent"
        android:layout_height="match_parent" >

        <RelativeLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:orientation="vertical" >

            <!-- 可以指定tabwidget的位置    android:layout_alignParentBottom="true" -->

            <TabWidget
                android:id="@android:id/tabs"
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_alignParentBottom="false" >
            </TabWidget>

            <FrameLayout
                android:id="@android:id/tabcontent"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:layout_below="@android:id/tabs" >

                <LinearLayout
                    android:id="@+id/tab1"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    android:background="#DEB887"
                    android:orientation="vertical" >
                </LinearLayout>

                <LinearLayout
                    android:id="@+id/tab2"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    android:background="#BCEE68"
                    android:orientation="vertical" >
                </LinearLayout>

                <LinearLayout
                    android:id="@+id/tab3"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    android:background="#7D9EC0"
                    android:orientation="vertical" >
                </LinearLayout>
            </FrameLayout>
        </RelativeLayout>
    </TabHost>

</LinearLayout>

    一个linearlayout对应一个tab页面的布局。

    tabHost = getTabHost();

		tabHost.addTab(tabHost
				.newTabSpec("111")
				.setIndicator("", getResources().getDrawable(R.drawable.wuyong))
				.setContent(R.id.tab1));

		tabHost.addTab(tabHost
				.newTabSpec("222")
				.setIndicator("",
						getResources().getDrawable(R.drawable.gongsunsheng))
				.setContent(R.id.tab2));

		tabHost.addTab(tabHost.newTabSpec("333")
				.setIndicator("", getResources().getDrawable(R.drawable.likui))
				.setContent(R.id.tab3));

		tabHost.setBackgroundColor(Color.argb(150, 22, 70, 150));
		tabHost.setCurrentTab(0);
		tabHost.setOnTabChangedListener(new OnTabChangeListener() {
			@Override
			public void onTabChanged(String tabId) {
				Toast.makeText(FourthActivity.this, tabId, Toast.LENGTH_SHORT)
						.show();
			}
		});

    二、ViewPager + PageAdapter

    目前最常见的tab界面就是使用viewpager来实现了。

    先来说一下viewpager的一般使用步骤：

    1. 在布局文件中添加viewpager控件

    2. 在代码中设置viewpager适配器，该类继承与pagerAdapter或它的子类。必须实现以下四个方法：

    （1）getCount（）

    （2）instantiateItem（）

    （3）destroyItem（）

    （4）isViewFromObject（）

    3. 初始化viewpager控件，设置监听器

    4. 设置监听事件（setOnPageChangeListener）

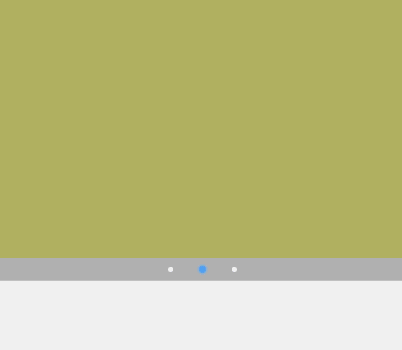

    下面看一下这种方式的效果图：

    主要的功能代码如下：

    private void init() {
		viewPager = (ViewPager) findViewById(R.id.first_vp);
		LayoutInflater inflater = LayoutInflater.from(this);
		View view1 = inflater.inflate(R.layout.first_layout1, null);
		View view2 = inflater.inflate(R.layout.first_layout2, null);
		View view3 = inflater.inflate(R.layout.first_layout3, null);
		list.add(view1);
		list.add(view2);
		list.add(view3);

		viewPager.setAdapter(pagerAdapter);
		viewPager.setOnPageChangeListener(new OnPageChangeListener() {
			@Override
			public void onPageSelected(int arg0) {
				setDots(arg0);
			}

			@Override
			public void onPageScrolled(int arg0, float arg1, int arg2) {
			}

			@Override
			public void onPageScrollStateChanged(int arg0) {
			}
		});
	}
    private PagerAdapter pagerAdapter = new PagerAdapter() {
//官方建议这么写
        @Override
        public boolean isViewFromObject(View arg0, Object arg1) {
            return arg0 == arg1;
        }
 //返回一共有多少个界面
        @Override
        public int getCount() {
            return list.size();
        }
//实例化一个item
        @Override
        public Object instantiateItem(ViewGroup container, int position) {
            container.addView(list.get(position));
            return list.get(position);
        }
//销毁一个item
        @Override
        public void destroyItem(ViewGroup container, int position, Object object) {
            container.removeView(list.get(position));
        }

    };

    适配器中必须要实现以上的四个方法。

    假如只有这几个页面，交互性肯定是不好的，所以需要添加“指示器”，用来标识当前的页面是哪一个！我在这里用点来实现。就像效果图显示的那样。

    /**
	 * 初始化底部的点
	 */
	private void initDots() {
		pointLayout = (LinearLayout) findViewById(R.id.point_layout);
		dots = new ImageView[list.size()];
		for (int i = 0; i < list.size(); i++) {
			dots[i] = (ImageView) pointLayout.getChildAt(i);
		}
		currentIndex = 0;
		dots[currentIndex].setBackgroundResource(R.drawable.dian_down);
	}

	/**
	 * 当滚动的时候更换点的背景图
	 */
	private void setDots(int position) {
		if (position < 0 || position > list.size() - 1
				|| currentIndex == position) {
			return;
		}
		dots[position].setBackgroundResource(R.drawable.dian_down);
		dots[currentIndex].setBackgroundResource(R.drawable.dian);
		currentIndex = position;
	}

    重点就是页面切换之后，点也要切换。这时候就用到了OnPageChangeListener中的onPageSelected（int arg0）这个方法了。

    @Override
			public void onPageSelected(int arg0) {
				setDots(arg0);
			}

    三、Fragment + FragmentManager

    fragment相信大家在项目中肯定都用过。这个方法主要就是利用fragmentManager对fragment的事务管理功能。

    // 三个选项卡
	private LinearLayout tab1Layout, tab2Layout, tab3Layout;
	// 默认选中第一个tab
	private int index = 1;
	// fragment管理类
	private FragmentManager fragmentManager;
	// 三个fragment
	private Fragment tab1Fragment, tab2Fragment, tab3Fragment;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_second);
		fragmentManager = getSupportFragmentManager();
		init();
	}

	/**
	 * 初始化控件
	 */
	private void init() {
		tab1Layout = (LinearLayout) findViewById(R.id.tab1_layout);
		tab2Layout = (LinearLayout) findViewById(R.id.tab2_layout);
		tab3Layout = (LinearLayout) findViewById(R.id.tab3_layout);

		tab1Layout.setOnClickListener(this);
		tab2Layout.setOnClickListener(this);
		tab3Layout.setOnClickListener(this);
		//
		setDefaultFragment();
	}

	/**
	 * 设置默认显示的fragment
	 */
	private void setDefaultFragment() {
		FragmentTransaction transaction = fragmentManager.beginTransaction();
		tab1Fragment = new Tab1Fragment();
		transaction.replace(R.id.content_layout, tab1Fragment);
		transaction.commit();
	}

	/**
	 *切换fragment
	 * @param newFragment
	 */
	private void replaceFragment(Fragment newFragment) {
		FragmentTransaction transaction = fragmentManager.beginTransaction();
		if (!newFragment.isAdded()) {
			transaction.replace(R.id.content_layout, newFragment);
			transaction.commit();
		} else {
			transaction.show(newFragment);
		}
	}

	/**
	 * 改变现象卡的选中状态
	 */
	private void clearStatus() {
		if (index == 1) {
			tab1Layout.setBackgroundColor(getResources().getColor(R.color.tab));
		} else if (index == 2) {
			tab2Layout.setBackgroundColor(getResources().getColor(R.color.tab));
		} else if (index == 3) {
			tab3Layout.setBackgroundColor(getResources().getColor(R.color.tab));
		}
	}

	@Override
	public void onClick(View v) {
		clearStatus();
		switch (v.getId()) {
		case R.id.tab1_layout:
			if (tab1Fragment == null) {
				tab1Fragment = new Tab1Fragment();
			}
			replaceFragment(tab1Fragment);
			tab1Layout.setBackgroundColor(getResources().getColor(
					R.color.tab_down));
			index = 1;
			break;
		case R.id.tab2_layout:
			if (tab2Fragment == null) {
				tab2Fragment = new Tab2Fragment();
			}
			replaceFragment(tab2Fragment);
			tab2Layout.setBackgroundColor(getResources().getColor(
					R.color.tab_down));
			index = 2;
			break;
		case R.id.tab3_layout:
			if (tab3Fragment == null) {
				tab3Fragment = new Tab3Fragment();
			}
			replaceFragment(tab3Fragment);
			tab3Layout.setBackgroundColor(getResources().getColor(
					R.color.tab_down));
			index = 3;
			break;
		}
	}

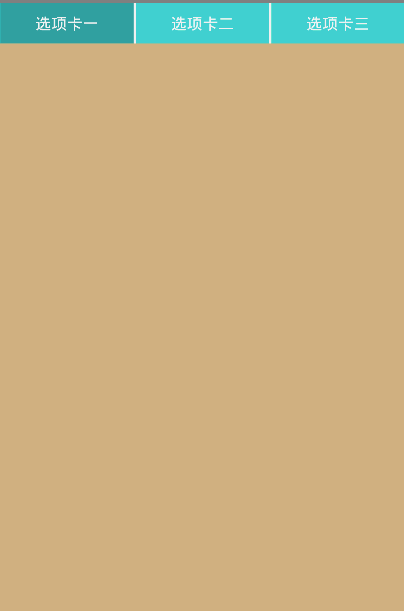

    每一个fragment对应一个布局，点击不同的按钮来切换页面。效果如下图：

    四、ViewPager + Fragment + FragmentPagerAdapter

    假如想使用fragment的时候又想可以左右滑动，就可以使用这种方式。主要的部分就在viewpager的适配器。它的适配器继承FragmentPagerAdapter.

    package com.tab.view.demo3;

import java.util.ArrayList;

import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.app.FragmentPagerAdapter;
public class FragmentAdapter extends FragmentPagerAdapter {
	private ArrayList<Fragment> list;
	public FragmentAdapter(FragmentManager fm, ArrayList<Fragment> list) {
		super(fm);
		this.list = list;
	}
	@Override
	public Fragment getItem(int arg0) {
		return list.get(arg0);
	}
	@Override
	public int getCount() {
		return list.size();
	}
}

    需要传入FragmentManager对象和一个存放fragment的list对象。

    /**
	 * 初始化viewpager
	 */
	private void initViewPager() {
		viewPager = (ViewPager) findViewById(R.id.third_vp);
		fragmentsList = new ArrayList<>();
		Fragment fragment = new Tab1Fragment();
		fragmentsList.add(fragment);
		fragment = new Tab2Fragment();
		fragmentsList.add(fragment);
		fragment = new Tab3Fragment();
		fragmentsList.add(fragment);

		viewPager.setAdapter(new FragmentAdapter(getSupportFragmentManager(),
				fragmentsList));
		viewPager.setCurrentItem(0);
		viewPager.setOnPageChangeListener(this);
	}

    对button添加点击事件。

    @Override
	public void onClick(View v) {
		switch (v.getId()) {
		case R.id.tab1_tv:
			viewPager.setCurrentItem(0);
			break;
		case R.id.tab2_tv:
			viewPager.setCurrentItem(1);
			break;
		case R.id.tab3_tv:
			viewPager.setCurrentItem(2);
			break;
		}
	}

    我在布局文件中添加了一个imageview作为指示器。假如想第一种tab类型界面的实现方式那样在onPageSelected（）方法中进行设置，效果是只能当页面完全切换过来之后才能把指示器移动过去。要想实现滑动页面的时候同时移动指示器，就需要在onPageScrolled()方法中进行设置。

    @Override
	public void onPageScrolled(int position, float positionOffset,
			int positionOffsetPixels) {
		offset = (screen1_3 - cursorImg.getLayoutParams().width) / 2;
		Log.d("111", position + "--" + positionOffset + "--"
				+ positionOffsetPixels);
		final float scale = getResources().getDisplayMetrics().density;
		if (position == 0) {// 0<->1
			lp.leftMargin = (int) (positionOffsetPixels / 3) + offset;
		} else if (position == 1) {// 1<->2
			lp.leftMargin = (int) (positionOffsetPixels / 3) + screen1_3 +offset;
		}
		cursorImg.setLayoutParams(lp);
		currentIndex = position;
	}

    onPageScrolled中的三个参数比较重要。第一个参数是position。它的含义是表示当前显示的界面中的第一个界面。意思就是的当滑动的时候，有可能出现两个界面，position指的是左边的界面。第二个参数是positionOffset指的是偏移量的比例，取值范围是[0, 1)。第三个参数是positionOffsetPixels是指偏移的像素值。后两个参数都相对页面（一个page）来说的。

    我之前有看到过设置指示器的时候用的前两个参数的，我也试了一下，OK的。不过感觉比较复杂，看了一下官方api，用第三个参数更简单。关键就是理解第一个参数position。用这种方法我只在代码里有两个判断就可以完成了。

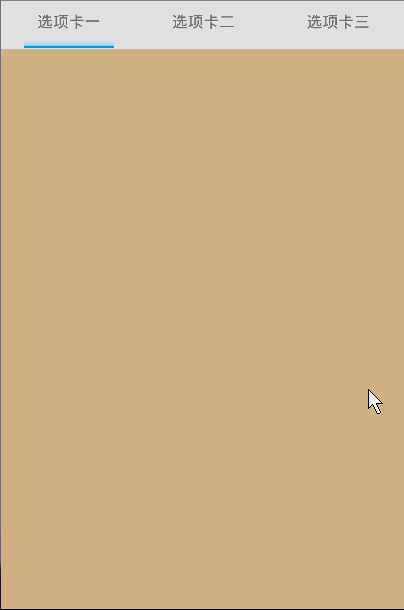

    效果图如下：

    五、Viewpager + PagerTitleStrip / PagerTabStrip

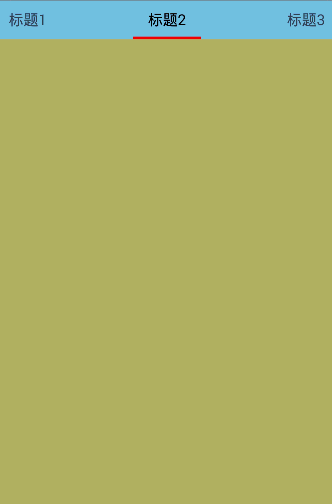

    这种方式没有上一种效果好看，而且标题变动。看一下效果图：

    布局文件：

    < xml version="1.0" encoding="utf-8" >
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <android.support.v4.view.ViewPager
        android:id="@+id/fifth_vp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center" >

        <android.support.v4.view.PagerTabStrip
            android:id="@+id/fifth_strip"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="top"
            android:background="#7EC0EE"
            android:padding="10dip" />
    </android.support.v4.view.ViewPager>

</LinearLayout>

    先来说一下PagerTitleStrip和PagerTabStrip的区别：PagerTitleStrip没有指示器，只有标题，且标题没有响应事件；而PagerTabStrip是带有指示器的，当然也有标题，具有相应事件。二者的实现只在布局文件中有区别，只需要把android.support.v4.view.PagerTabStrip改成android.support.v4.viewPagerTitleStrip即可。

    代码中需要注意的就是，在适配器中重写getPageTitle(int)方法来显示标题。

    PagerAdapter pagerAdapter = new PagerAdapter() {
                //此处省略其他的方法
// 重写此方法即可显示标题
@Override
public CharSequence getPageTitle(int position) {
    return titleList.get(position);
}
