再次探究Android ListView缓存机制

概述

虽然现在5.0后Google推出了Recycleview，但在5.0 Lollipop普及前Listview仍会被广泛使用，所以打算再次探究一下Listview的源码，了解一下Listview 的构成及加载机制。

探究

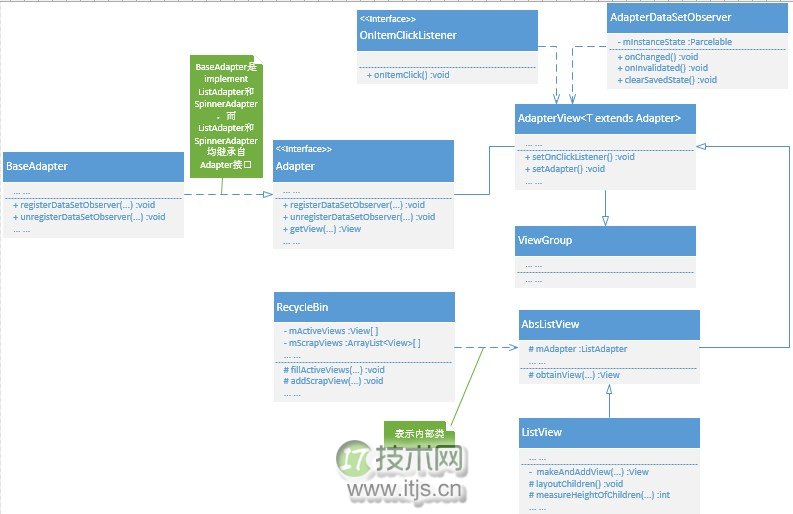

上图简单梳理了Listview的构成及与其相关类之间的关系，并简要地列出了些重要的方法和内部类。

AdapterView

从上图可以清晰的看出Listview归根究底是继承自AdapterView。AdaterView是一个抽象类，一些最基本和通用方法或接口都是在此定义或声明的，其中一些更是开发者所常用的，诸如：

//Item Click 监听接口
/**
 * Interface definition for a callback to be invoked when an item in this
 * AdapterView has been clicked.
 */
public interface OnItemClickListener {
    ... ...
    void onItemClick(AdapterView< > parent, View view, int position, long id);
}

//设置Adapter抽象方法
/**
 * Sets the adapter that provides the data and the views to represent the data
 * in this widget.
 *
 * @param adapter The adapter to use to create this view's content.
 */
public abstract void setAdapter(T adapter);

此外在AdapterView中实现了DataSetObserver抽象类，我们一般调用mAdapter.notifyChanged()所触发的就是DataSetObserver的onChanged()方法。关键源码如下：

class AdapterDataSetObserver extends DataSetObserver {

    private Parcelable mInstanceState = null;

    @Override
    public void onChanged() {
        mDataChanged = true;
        mOldItemCount = mItemCount;
        mItemCount = getAdapter().getCount();
        ... ...
    }

    @Override
    public void onInvalidated() {
        mDataChanged = true;
		... ...
    }
    ... ...
}

AbsListView

AbsListView是继承自AdapterView，在该类中实现了一个非常重要的内部类RecycleBin，内部类RecycleBin其实就是AbsListView缓存机制的核心类，它的作用是管理AbsListView的item存储和取得。AbsListview的缓存分为两级，第一级为activeView，第二级为scrapview。二者的间的转换主要是在layoutChildren()方法进行(该抽象方法在LisView中实现)，具体分析见如下源码：

@Override
protected void layoutChildren() {
... ...
//说明RecycleBin并不缓存HeadView和FooterView
// Don't put header or footer views into the Recycler.
//Those are already cached in mHeaderViews;
        if (dataChanged) {
            //假如data改变了，则当前所有childView都添加至mScrapViews;
            for (int i = 0; i < childCount; i++) {
                recycleBin.addScrapView(getChildAt(i), firstPosition+i);
                if (ViewDebug.TRACE_RECYCLER) {
                    ViewDebug.trace(getChildAt(i),
                            ViewDebug.RecyclerTraceType.MOVE_TO_SCRAP_HEAP, index, i);
                }
            }
        } else {
            //若data未改变，即第一次加载时，根据当前childCount数量对mArchiveViews赋值。
            recycleBin.fillActiveViews(childCount, firstPosition);
        }
        ... ...
         switch (mLayoutMode) {
         ... ...(在switch条件中执行makeAndAddView函数)
         }
         // Flush any cached views that did not get reused above
         //执行makeAndAddView函数后将需要显示的item view已添加至ListView中，
         //所以跳出siwtch后会将缓存的mActiveViews全部转换为mScrapViews。
        recycleBin.scrapActiveViews();
        ... ...
}

同时AbsListview中定义了一个ObtainView方法，一般地当Listview加载时若发现没有可复用的itemView时要么从RecycleBin中转换ScrapView都要么是通过mAdapter.getView()获取新的itemView,ObtainView方法就是专门用来处理上述的两种情况，具体分析如下：

View obtainView(int position, boolean[] isScrap) {
	... ...
	scrapView = mRecycler.getScrapView(position);
	View child;
	//若scrapView不为空，则将scrapView转换为可复用的itemView
    if (scrapView != null) {
       ... ...
        child = mAdapter.getView(position, scrapView, this);
        ... ...
     }else{
     //若scrapView为空，则通过adapter.getView()函数获取新的ItemView
      child = mAdapter.getView(position, null, this);
      ... ...
     }
}

结语

OK，今天就先总结这么多了，不足之处欢迎指出。当然今后使用RecycleView会是一种趋势，和AS一样，找机会要研究一下。
